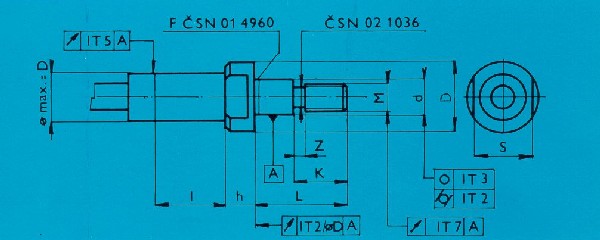

IBCA připojovací rozměry nástavců
Typ vřetene |
d |
D |
M 6g |
L |
K |
z |
h |
S h9 |
F |
I |
|||||
IBCA 5 17 60 T |
IBCA 5 17 60 |
5 |
-0,002 |
8,5 |
M4 |
14 |
8 |
2 |
5 |
7 |
1x0,1 |
25 |
|||
-0,006 |
|||||||||||||||
IBCA 5 17 50 T |
IBCA 5 17 50 |
6 |
-0,002 |
10,5 |
M5 |
16 |
8,5 |
2,5 |
6 |
9 |
1x0,1 |
25 |
|||
-0,006 |
|||||||||||||||
IBCA 5 17 40 T |
IBCA 5 17 40 |
8 |
-0,002 |
15,5 |
M7 |
22 |
12 |
3 |
8 |
12 |
1x0,1 |
25 |
|||
IBCA 5 25 40 T |
IBCA 5 25 40 |
-0,006 |
|||||||||||||
IBCA 6 20 32 T |
IBCA 6 20 32 |
9 |
-0,003 |
18,5 |
M8 |
24 |
13 |
3 |
9 |
14 |
1x0,1 |
50 |
|||
IBCA 6 25 32 T |
IBCA 6 25 32 |
-0,007 |
|||||||||||||
IBCA 7 22 25 T |
IBCA 7 22 25 |
12 |
-0,003 |
23 |
M10 |
31 |
16 |
4 |
11 |
19 |
1x0,1 |
50 |
|||
IBCA 8 22 25 T |
IBCA 8 22 25 |
||||||||||||||
IBCA 7 25 25 T |
IBCA 7 25 25 |
-0,008 |
|||||||||||||
IBCA 8 25 25 T |
IBCA 8 25 25 |
||||||||||||||
IBCA 7 25 20 T |
IBCA 7 25 20 |
|
28 |
M14x1,5 |
42 |
22 |
5 |
12 |
24 |
1x0,1 |
50 |
||||
IBCA 8 25 20 T |
IBCA 8 25 20 |
||||||||||||||
IBCA 10 30 20 T |
IBCA 10 30 20 |
||||||||||||||
IBCA 8 25 16 T |
IBCA 8 25 16 |
|
33 |
M16x1,5 |
47 |
24 |
5 |
13 |
27 |
2x0,1 |
100 |
||||
IBCA 10 30 16 T |
IBCA 10 30 16 |
||||||||||||||
IBCA 10 35 16 T |
IBCA 10 35 16 |
||||||||||||||
IBCA 10 30 12 T |
IBCA 10 30 12 |
20 |
-0,004 |
38 |
M16x1,5 |
49 |
24 |
5 |
15 |
32 |
2x0,1 |
100 |
|||
IBCA 10 35 12 T |
IBCA 10 35 12 |
-0,010 |
|||||||||||||
IBCA 10 35 10 T |
IBCA 10 35 10 |
24 |
-0,004 |
43 |
M20x1,5 |
62 |
32 |
6 |
17 |
36 |
2,5x0,1 |
100 |
|||
-0,010 |
|||||||||||||||
IBCA 12 35 8 T |
IBCA 12 35 8 |
28 |
-0,004 |
53 |
M24x1,5 |
70 |
36 |
6 |
20 |
41 |
2,5x0,1 |
100 |
|||
-0,010 |
