Высокоподъемный автопогрузчик - 3 E 15
Вилочный аккумуляторный трехколесный высокоподъемный погрузчик 3 E 15 грузоподъемностью 1500 кг. Эти погрузчики предназначены для легкой и безопасной манипуляции с материалом на поддонах, прежде всего на складах, в производственных и других внутренних помещениях. Колесо, управляющее осями, приводится в движение неподвижно размещенным электромотором мощностью 3,7 кВТ, что обеспечивает полный перенос тяговой силы при произвольном повороте управляющего колеса по отношению к продольной оси погрузчика. Эти характеристики обеспечивают достижение минимального радиуса поворота и позволяют погрузчикам работать в таких тесных условиях, как напр. малые складские помещения, контейнеры и вагоны. Для этих целей погрузчики можно оснастить подъемным оборудованием с большим свободным подъемом. Погрузчики стандартно поставляются с подъемным устройством 3,3 м. Для штабелирования на большой высоте можно поставить подъемные устройства типа «ДУПЛЕКС» или «ТРИПЛЕКС». Новое решение рабочего места оператора однозначно отдает предпочтение максимальному комфорту водителя (низкая высота кабины, регулируемое подрессоренное сиденье, легко доступные элементы управления). Современный дизайн в рамках высокого стандарта эстетического уровня подчинен простым функциональным формам и минимальным требованиям по уходу.
|
Эксплуатационные преимущества:
|
Дополнения по требованию:
|
- маленькие размеры и высота проезда,
-
отличная маневренность,
-
тихая и экологическая эксплуатация,
-
легкая замена тяговой батареи при эксплуатации в несколько смен,
-
возможность работы в контейнерах и вагонах,
-
большой свободный подъем 1,4 м (у контейнерного исполнения),
-
легкое управление всеми функциями,
-
удобное обслуживание,
-
малая высота кабины,
-
отличная эргономика,
-
возможность легкого присоединения разных дополнительных устройств,
-
цельнорезиновые шины,
-
сиденье с ремнем безопасности.
|
- внешнее освещение подъемника,
-
подъемные устройства различной высоты от 2,8 м до 6,4 м,
-
цветное исполнение по желанию заказчика,
-
возможность выбора мощности батареи,
-
зарядное устройство для тяговой батареи,
-
различные дополнительные устройства.
|
|
Технические параметры:
|
| Типовое обозначение производителя | 3 E 15 | | | Серия моделей | 3 E 10-15 | | | Приводной агрегат | E | | | Исполнение | Промышленные | | | Обозначение |
|---|
| Производитель | ČZ Strakonice, a.s. | | | Приводной агрегат | Электрические | | | Обслуживающий персонал | vsedě | | | Грузоподъемность | 1500 | кг | | Расстояние от центра тяжести груза (c) | 500 | мм | | Расстояние от груза (x) | 337 | мм | | Колесная база (y) | 1150 | мм | | Вес |
|---|
| Собственный вес | 2940 | кг | | Нагрузка на ось с Q впереди | 4020 | кг | | Нагрузка на ось с Q сзади | 440 | кг | | Колеса, шасси |
|---|
| Накачиваемые шины (L), Superelastik (SE) | SE | | | Величина передних шин | 18 x 7 - 8 | | | Величина задних шин | 18 x 7 - 8 | | | Количество передних колес (x = ведомые) | 2 | | | Количество задних колес (x = ведомые) | 1x | | | Ширина колеи спереди (b10) | 910 | мм | | Ширина колеи сзади (b11) | - | мм | | Основные размеры |
|---|
| Наклон подъемного оборудования вперед | 7 | stupně ( ° ) | | Наклон подъемного оборудования назад | 7,2 | stupně ( ° ) | | Высота опущенного подъемного устройства (h1) | 2320 | мм | | Свободный подъем (h2) | 150 | мм | | Подъем (h3) | 3275 | мм | | Высота выдвинутого подъемного оборудования (h4) | 3880 | мм | | Высота защитной рамы (кабины) (h6) | 1937 | мм | | Высота сиденья (h7) | 930 | мм | | Высота подвеса тягового устройства (h10) | 620 | мм | | Общая длина (L1) | 2875 | мм | | Длина, включая заднюю часть вилок (L2) | 1775 | мм | | Общая ширина (b1) | 1060 | мм | | Толщина вилок (s) | 40 | мм | | Ширина вилок (e) | 80 | мм | | Длина вилок (L) | 800 | мм | | Šířka nosiče vidlic (b3) | 1070 | мм | | Диаметр в свету с Q под подъемным оборудованием (m1) | 80 | мм | | Диаметр в свету в центре колесной базы (m2) | 110 | мм | | Рабочие проходы у поддонов 1000x1200 - поперек (Ast) | 3095 | мм | | Рабочие проходы у поддонов 800x1200 - продольно (Ast) | 3210 | мм | | Радиус поворота (Wa) | 1415 | мм | | Характеристики |
|---|
| Скорость езды с Q | 8,14 | км/час | | Скорость езды без Q | 10,5 | км/час | | Скорость подъема с Q | 0,24 | м/сек. | | Скорость подъема без Q | 0,5 | м/сек. | | Скорость опускания с Q | 0,52 | м/сек. | | Скорость опускания без Q | 0,46 | м/сек. | | Сила тяги с Q | 4000 | N | | Сила тяги без Q | 4000 | N | | Max. stoupavost s Q | 10 | % | | Max. stoupavost bez Q | 15,5 | % | | Рабочий тормоз | nožní hydraulická | | | Электродвигатель |
|---|
| Электродвигатель перемещения | 3,2 | кВт | | Электродвигатель подъема | 5,5 | кВт | | Аккумуляторная батарея | 8 PzS 840 | | | Напряжение / емкость | 24 / 960 | В/Ач | | Вес аккумулятора | 960 | кг | | Расход электроэнергии | 5 | кВтч/час | | Остальное |
|---|
| Способ управления передвижением | hydrostatické | | | Рабочее давление для дополнительного оборудования | 160 | бар |
|
|

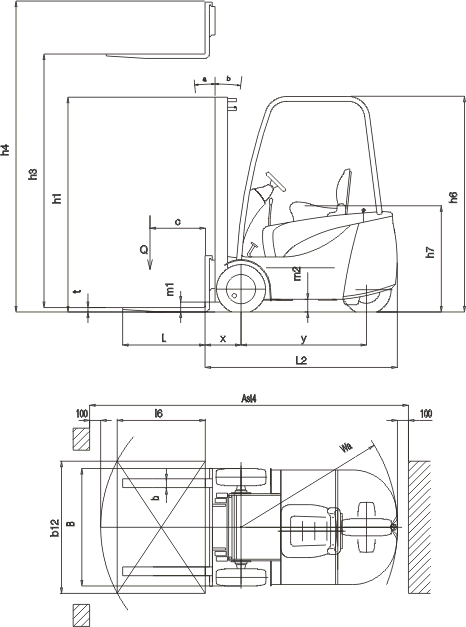

Чертеж:
|
|
|
